不同類別的導電滑環結構圖示

        導電滑環按安裝方式來說的話，可以分為好幾種：過孔式導電滑環、圓柱型帶法蘭式的滑環、盤式滑環和分離式導電滑環等，但不管怎么分類，所有這些不同安裝方式的導電滑環都是按照客戶實地的安裝要求來設計的，目的是讓客戶更好地安裝滑環并發揮滑環最大的使用性，我們今天主要淺談一下這幾類導電滑環的結構圖示有什么不一樣。

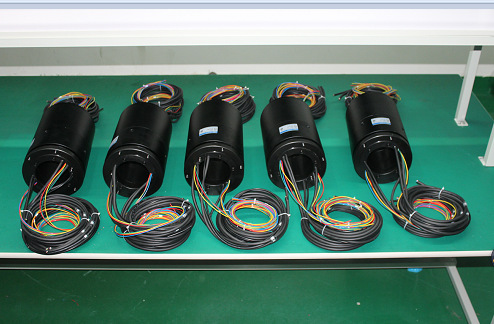

         過孔式導電滑環固名思義就是滑環中心帶孔的，用軸穿過滑環中孔安裝的那種，我們也可稱之為空心軸滑環，有些設備需要360度旋轉傳輸電流和信號，而帶有液壓或者氣壓傳動軸時，其沒有另外的位置安裝滑環，只能把滑環固定在軸上，這種設備就需要用到過孔式導電滑環，滑環的中孔直徑通常跟設備的軸直徑有很大的關系，一般要求滑環中孔直徑略大于軸的直徑，這樣安裝時稍微用幾顆緊定螺絲固定滑環到軸上就簡單成功地安裝好了滑環，過孔式滑環目前的應用非常廣泛，大約有60%的導電滑環用戶都選擇此類滑環。

        圓柱型帶法蘭式的滑環隨著這幾年工業的快速發展，其應用也慢慢多了起來，比如機器人、電氣測試機械設備、監控云臺、展覽展示和一些醫療設備等也用到此類滑環，它主要是通過滑環一端的法蘭盤上的幾個法蘭孔與客戶端的設備安裝，這類滑環是外環固定，內軸旋轉的結構，所以接觸電阻比較低、使用比較可靠，比較適合于小型旋轉系統設備傳輸?shù)碗娙蹼娂靶盘?hào)等，我們可以根據客戶的實際需求和參數，專門設計和定做這類滑環。

        盤式滑環是專門為安裝高度有限制的應用設計的，它的設計原理是銅環和刷針圍繞一個中心孔呈徑向發展，盤式滑環跟所有滑環一樣，它也包括定子和轉子兩大部分，中間用彈片相連接即接觸，定子和轉子端分裝設計出安裝孔方便安裝，這種滑環的特點是非常節省安裝高度，比較適用于旋轉門等一些高度苛刻的應用中心。



        分離式導電滑環是指銅環與刷架分離的一種安裝方式，這類滑環的亮點可通過設備的定子和轉子端保持相對的旋轉和支撐，它專門為那些客戶有現有的軸承系統而不需要另配軸承的應用環境而設計的，非常適用于有空間限制和安裝需求的應用環境，其實盤式滑環也有參考這類分離式導電滑環的結構，分離式滑環可以做成盤式的，也可以做成柱式的，主要看客戶的高度限制。分離式滑環的應用近年來也比較廣泛，比較常用的就是工業消防、儀器儀表、測試設備，有些還延展到航空航天、軍事雷達、醫療設備、工業自動化等行業。
